ARDUINO UNO R4 WIFI MCI08480

 Descripción de Producto

El Arduino® UNO R4 WiFi (SKU: ABX00087) está equipado con el microcontrolador Renesas RA4M1 basado en Arm® Cortex®-M4. Su interfaz de programación utiliza un puerto USB-C®. En cuanto a la conectividad, el dispositivo ofrece 14 pines de E/S digitales, 6 pines de entrada analógica, un DAC y 6 pines PWM.

Para la comunicación, el Arduino® UNO R4 WiFi incluye 4 puertos UART, 1 puerto I2C, 1 puerto SPI y 1 bus CAN. El voltaje de funcionamiento del circuito es de 5 V (a diferencia del ESP32-S3 que opera a 3,3 V), con un voltaje de entrada (VIN) que varía entre 6-24 V. La corriente DC por pin de E/S es de 8 mA.

En términos de velocidad de reloj, el núcleo principal funciona a 48 MHz, mientras que el ESP32-S3 puede alcanzar hasta 240 MHz. La memoria del microcontrolador RA4M1 incluye 256 kB Flash y 32 kB RAM, mientras que el ESP32-S3 cuenta con 384 kB ROM y 512 kB SRAM. Las dimensiones del dispositivo son 68,85 mm de ancho y 53,34 mm de largo.

El Arduino UNO R4 WiFi es una placa de desarrollo programable que te permite introducirte de manera práctica y sencilla en el mundo de la electrónica y la programación con Arduino IDE. Esta placa combina dos microcontroladores: el microcontrolador R7FA4M1AB3CFM con un microprocesador ARM Cortex-M4 de 48MHz, que ofrece mayor potencia y nuevos periféricos, y el ESP32-S3 de 32 bits y 240MHz, que proporciona conectividad WiFi y Bluetooth. En comparación con versiones anteriores, el Arduino UNO R4 WiFi tiene una mayor capacidad de memoria, con 26 kB de memoria flash, 32 kB de SRAM y 8 kB de EEPROM.

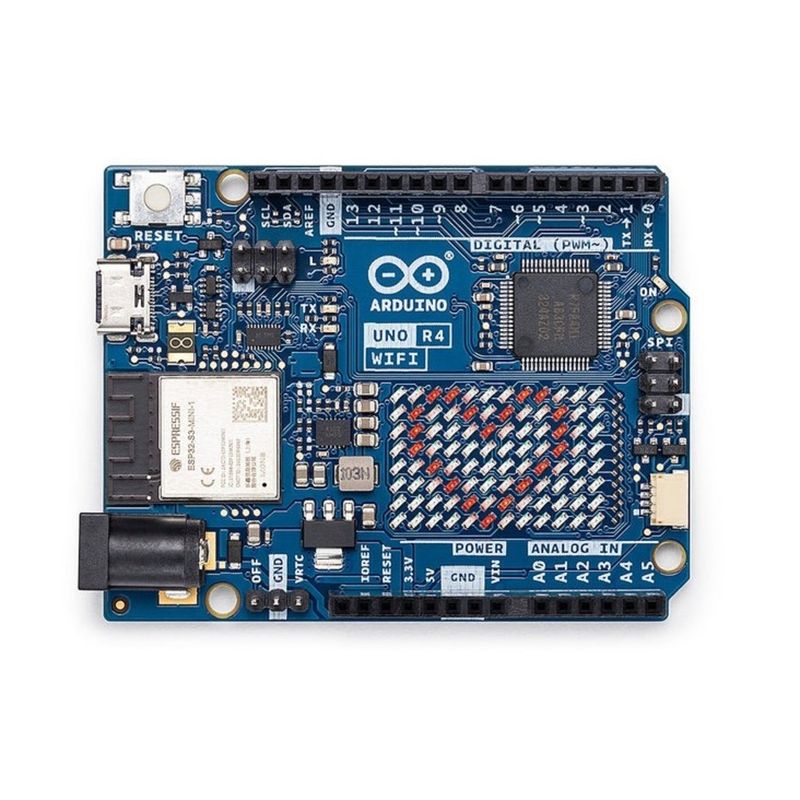

Cuenta con 14 pines digitales de entrada/salida (6 de los cuales se pueden utilizar como salidas PWM), 6 entradas analógicas, 1 convertidor digital-analógico y una matriz de LEDs integrada en la tarjeta con una resolución de 12×8. También incluye un puerto USB tipo C, un conector de alimentación PWR, un encabezado para comunicación ICSP, un botón de reinicio y un conector Qwiic para comunicación I2C.

La tarjeta ESP32 dispone de 5 pines GPIO utilizables, de lo cuales 2 pueden trabajar con comunicación UART, y se debe programar utilizando estos pines y el pin download.

El Arduino UNO R4 WiFi se utiliza para realizar diversos tipos de prototipos, prácticas y proyectos de electrónica. Puede ser programado para realizar diferentes tareas y procesos, como recopilar información de sensores digitales y analógicos, así como controlar dispositivos como LEDs, buzzers, motores, actuadores, entre otros. Esta placa es útil para estudiantes, técnicos, ingenieros, fabricantes y profesores de electrónica, ya que brinda una forma práctica de introducirse en la programación y el desarrollo de proyectos electrónicos.

Exploremos lo que el UNO R4 WiFi tiene para ofrecer:

• Compatibilidad de hardware con el factor de forma UNO: El UNO R4 WiFi mantiene el mismo factor de forma, pinout y voltaje de funcionamiento de 5 V que su predecesor, el UNO R3, lo que garantiza una transición perfecta para los escudos y proyectos existentes.
• Memoria ampliada y reloj más rápido: El UNO R4 WiFi cuenta con una mayor memoria y una velocidad de reloj más rápida, lo que permite cálculos más precisos y un manejo sin esfuerzo de proyectos complejos.
• Periféricos adicionales integrados: El UNO R4 WiFi presenta una gama de periféricos integrados, que incluyen un DAC de 12 bits, CAN BUS y OP AMP, que proporcionan capacidades ampliadas y flexibilidad de diseño.
• Tolerancia extendida de 24 V: El UNO R4 WiFi admite un rango de voltaje de entrada más amplio, lo que permite una integración perfecta con motores, tiras de LED y otros actuadores que utilizan una sola fuente de alimentación.
• Soporte HID: Con soporte HID incorporado, el UNO R4 WiFi puede simular un mouse o teclado cuando se conecta a una computadora a través de USB, lo que facilita el envío de pulsaciones de teclas y movimientos del mouse.
• Wi-Fi® y Bluetooth®: El WiFi UNO R4 alberga un módulo ESP32-S3, lo que permite a los fabricantes agregar conectividad inalámbrica a sus proyectos. Combinado con Arduino IoT Cloud, los fabricantes pueden monitorear y controlar sus proyectos de forma remota.
• Conector Qwiic: El WiFi UNO R4 cuenta con un conector Qwiic I2C, lo que permite una fácil conexión a los nodos del extenso ecosistema Qwiic. Los cables adaptadores también permiten la compatibilidad con sensores y actuadores basados en otros conectores.
• Soporte para RTC alimentado por batería: El WiFi UNO R4 incluye pines adicionales, incluido un pin “OFF” para apagar la placa y un pin “VRTC” para mantener el reloj interno en tiempo real encendido y en funcionamiento.
• Matriz LED: El UNO R4 WiFi incorpora una matriz LED roja brillante de 12×8, ideal para proyectos creativos con animaciones o datos de sensores de trazado, eliminando la necesidad de hardware adicional.
• Diagnóstico de errores de tiempo de ejecución: El UNO R4 WiFi incluye un mecanismo de detección de errores que detecta fallas en tiempo de ejecución y proporciona explicaciones detalladas y sugerencias sobre la línea de código que causa el bloqueo.

Con todas estas características incluidas en el conocido factor de forma UNO, ahora es el momento perfecto para actualizar su proyecto o embarcarse en su viaje de creador. El UNO R4 WiFi ofrece una versatilidad y posibilidades incomparables para fabricantes de todos los niveles.
